Chameleon - 半連続的、光学的温度測定装置は、溶融金属内の迅速で正確な温度を測定します。
Chameleonは、溶融金属内の迅速で正確な温度を測定するための光ファイバー技術の最新の応用です。
- Chameleonの測定に必要な時間は10秒、ランスと消耗型プローブでは2〜3分
- 制御室で瞬時にデータを利用できるため、迅速な対応が可能
- 温度展開の予測により、オペレーターは確実に最適なタイミングでタップを行うことができる
- 電源投入時間を最適化してエネルギーを節約
- 過熱を抑え、カーボンフットプリントを削減
- プロセス中にChameleonを制御室から操作するため、安全性が向上する
頑丈な製造現場の構造

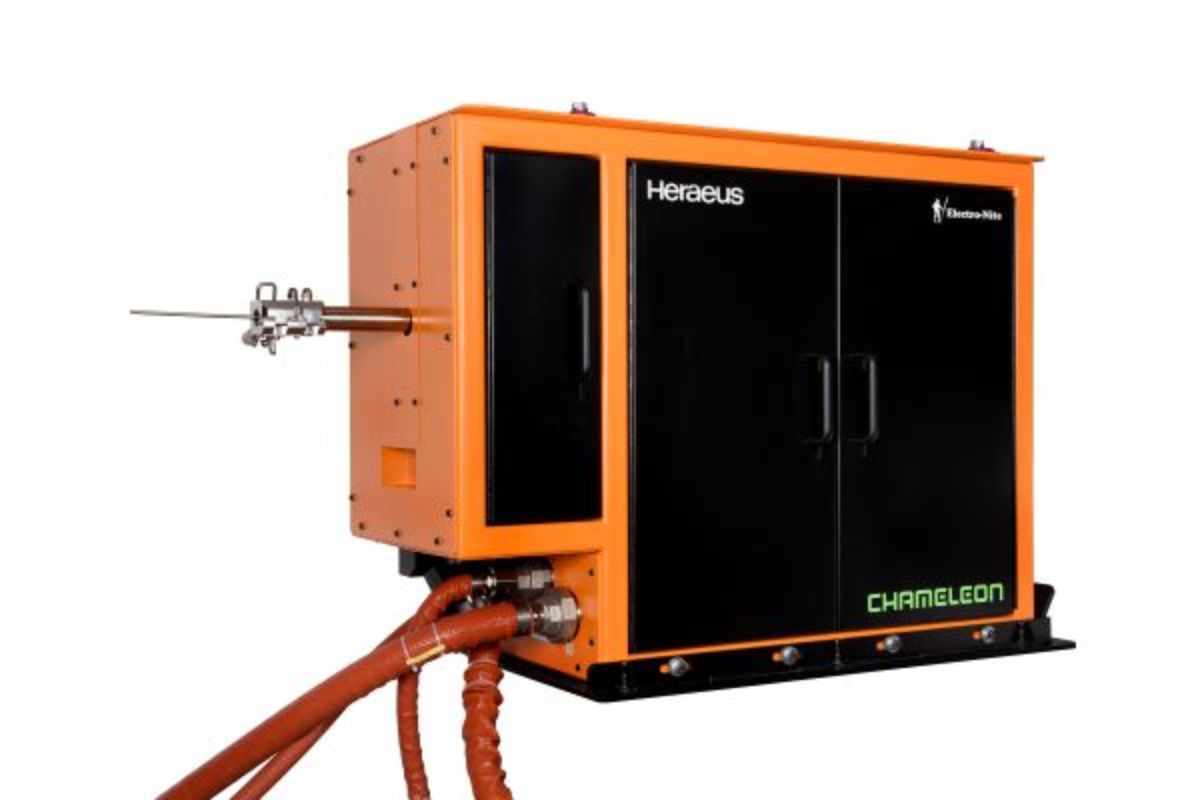

- 製造現場用に設計された頑丈なワイヤー供給アセンブリ
- アーマードインターフェースケーブルを備えた頑丈な制御キャビネット
製造現場の安全性に配慮した設計
- 約650回の測定が可能な高容量の個別にキャリブレーションされた光ファイバーコイル
- コイル（消耗品）は一週間ごとに交換
視認性の高い制御とディスプレイ
- リモートのヒューマンマシンインターフェース（HMI）は、オペレーターがシステムに接続し、要求に応じて測定を行うことができ、既存の測定ソリューションに比べて類を見ない速度でのサイクルタイムを実現する
信頼性の高い測定技術
- 溶融金属の温度測定技術のリーダーとして、ヘレウス・エレクトロナイトは、各コイルシステムをキャリブレーションし、一貫した精度で追跡する
技術データ
|
Dimension |
Description |
|---|---|
| Measurement application | Temperature measurement In Electric Arc Furnace |
| Measurement channel | One analog input |
| Sample rate | 600 samples/second |
| Measurement ranges | 1500 to 1750 °C (752 to 3182 °F) |
| Accuracy | STDEV of 5 °C over the coil length |
| Display resolution | 1° |
| Display units | °C or °F |
| Power supply | 3x400VAC+PE / 50-60Hz / 4 KW |
| Compressed air | 3 to 8 bar |
| Air flow | 2800 l/min (max 5000 l/min) with a hose diameter of 3/4" |
| Operating ambient temperature range | -25 to 55ºC (-13 to 131ºF) |
| Hardware components: Feeder |
2 versions, left or right oriented, Dimensions: 1280x970x550 mm (WxHxD), 450 kg |
| Control unit | Voltage input 400 VAC Power: Imax: 16A, Icc:10kA, earthing ystem TN-S Dimensions: 800x1400x400 mm (WxHxD), 110 kg |
| Processor unit | Voltage input 120 or 220V (2A) Different level2 communication protocols (Profibus, Profinet, Ethernet IP, Modbus TCP) |
