Chameleon - Yarı Sürekli, Optik Sıcaklık Ölçümü
Chameleon, ergimiş metalde hızlı ve doğru bir sıcaklık ölçümü sağlayan optik fiber teknolojisine sahip en yeni aplikasyondur.
- Chameleon ile yapılan ölçümler, lans ve tek kullanımlık prob ile 2-3 dakika süren ölçümlere kıyasla yalnızca 10 saniye sürer

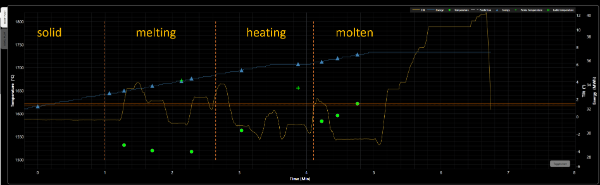

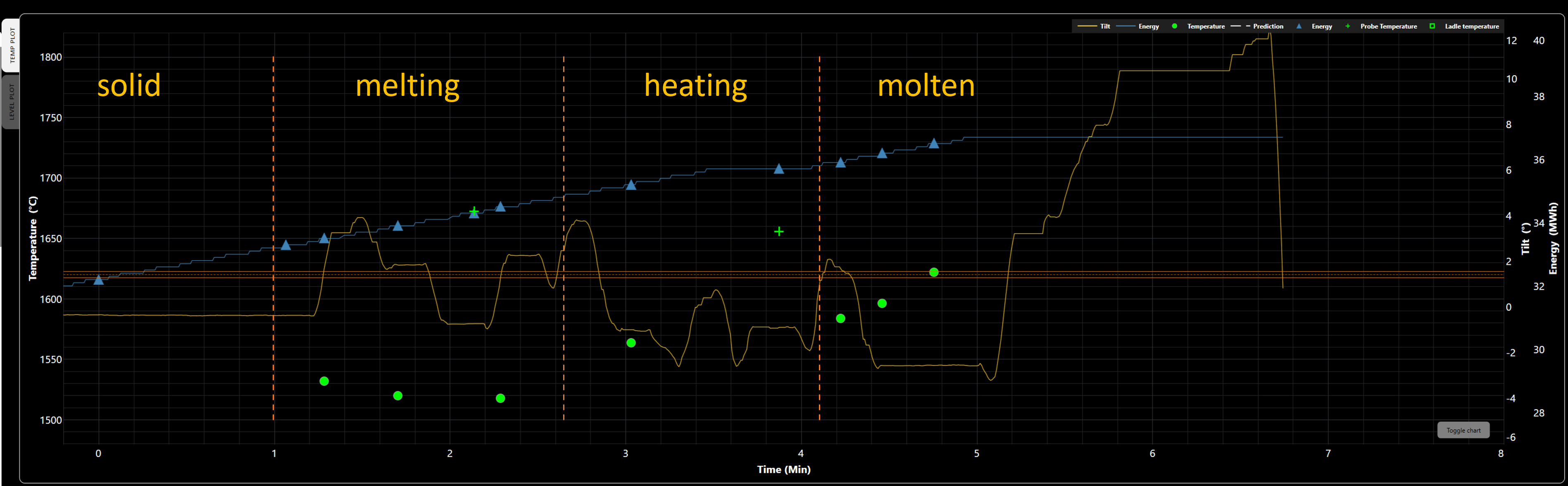

- Kumanda odasında hızlı veri kullanım olanağı sayesinde daha hızlı tepki süresi

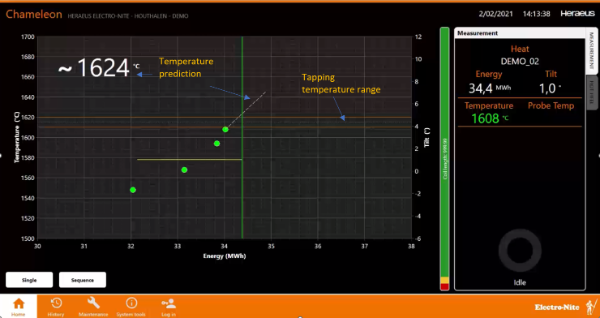

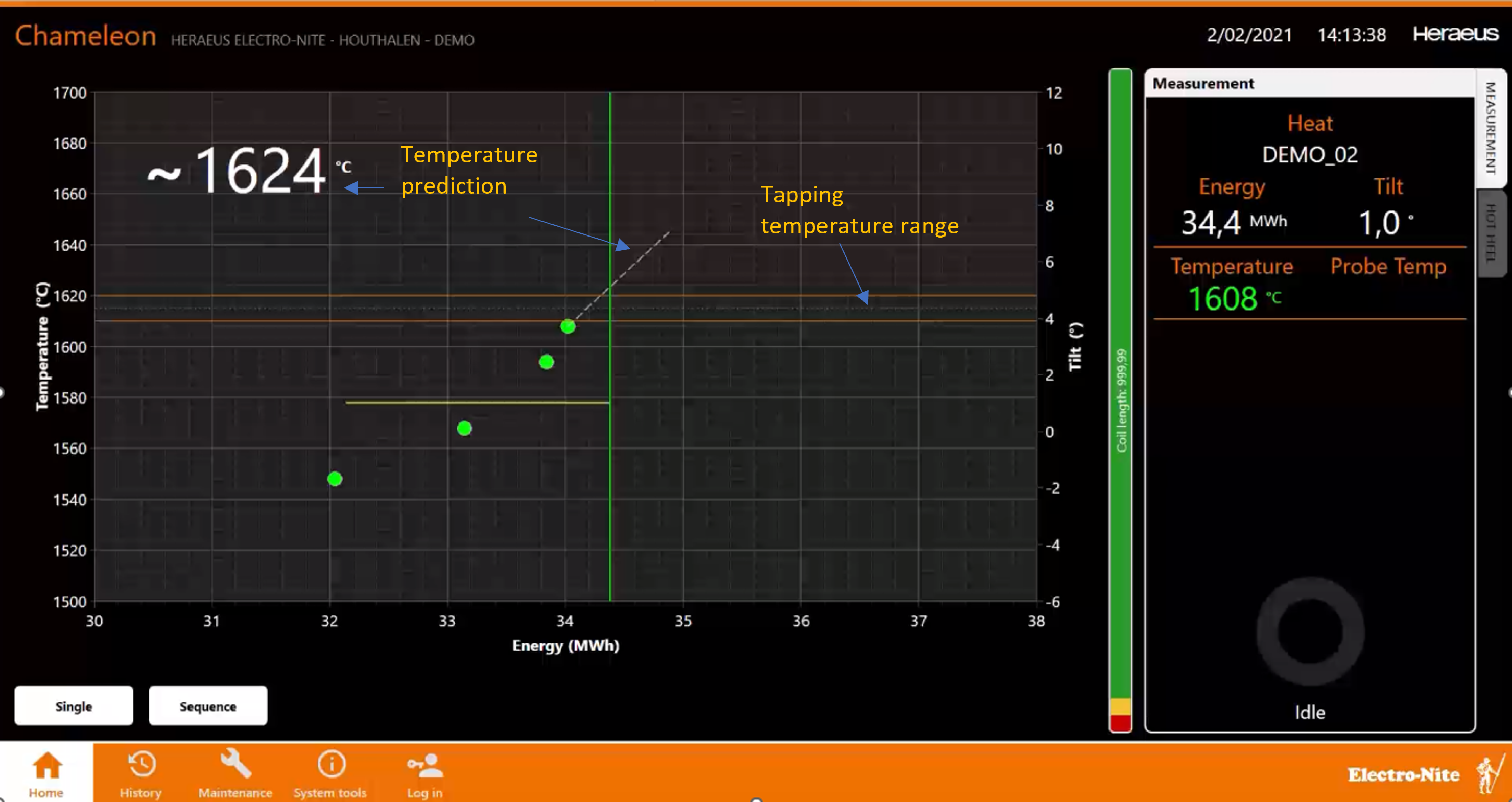

- Sıcaklık durum tahmini, operatörünüzün en uygun zamanda güvenilir bir şekilde eriyik alabilmesini sağlar
- Enerji tasarrufu sağlamak için açık kalma süresini optimize edin
- Aşırı ısınmayı ve karbon ayak izini azaltın
- Proses sırasında kumanda odasından kontrol edilen Chameleon sayesinde güvenliği artırın
Sağlam, Üretim Tesise Uygun Yapı

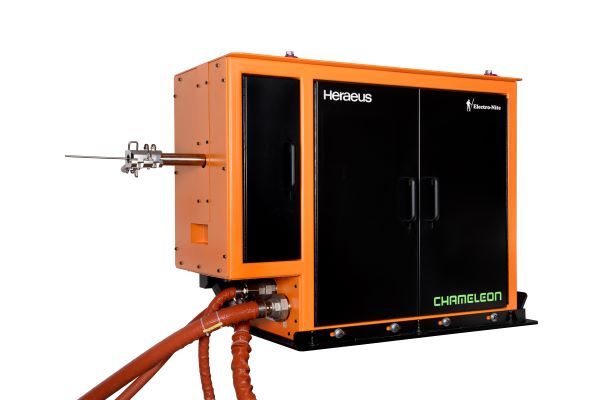

- Tesise uygun olarak tasarlanmış güçlü bir tel besleme tertibatı
- Zırhlı arayüz kablolarına sahip sağlam bir kontrol kabini
Tesis Güvenliğine Uygun Tasarım
- Yüksek kapasiteli, ayrı ayrı kalibre edilmiş, yaklaşık 650 ölçüm yapabilen fiber optik rulolar
- Her hafta rulo (sarf malzemesi) değişimi
Yüksek Görünürlük Sağlayan Kontrol Üniteleri ve Ekranlar
- Uzaktan kontrol edilen insan makine arayüzü (HMI), operatörü sisteme bağlayarak mevcut ölçüm çözümlerine kıyasla kusursuz bir döngü süresiyle isteğe bağlı olarak ölçüm yapmayı sağlar
Güvenilir Ölçüm Teknolojisi
- Ergimiş metallerde sıcaklık ölçüm teknolojisinin lideri olan Heraeus Electro-Nite, tutarlı bir doğruluk açısından her bir rulo sistemini kalibre edip izler
Teknik Veriler
|
Dimension |
Description |
|---|---|
| Measurement application | Temperature measurement In Electric Arc Furnace |
| Measurement channel | One analog input |
| Sample rate | 600 samples/second |
| Measurement ranges | 1500 to 1750 °C (752 to 3182 °F) |
| Accuracy | STDEV of 5 °C over the coil length |
| Display resolution | 1° |
| Display units | °C or °F |
| Power supply | 3x400VAC+PE / 50-60Hz / 4 KW |
| Compressed air | 3 to 8 bar |
| Air flow | 2800 l/min (max 5000 l/min) with a hose diameter of 3/4" |
| Operating ambient temperature range | -25 to 55ºC (-13 to 131ºF) |

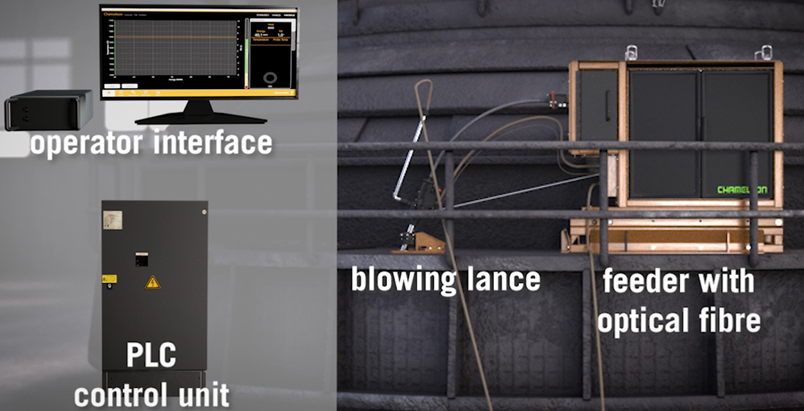

| Hardware components: Feeder |
2 versions, left or right oriented, Dimensions: 1280x970x550 mm (WxHxD), 450 kg |
| Control unit | Voltage input 400 VAC Power: Imax: 16A, Icc:10kA, earthing ystem TN-S Dimensions: 800x1400x400 mm (WxHxD), 110 kg |
| Processor unit | Voltage input 120 or 220V (2A) Different level2 communication protocols (Profibus, Profinet, Ethernet IP, Modbus TCP) |
