FalconTM
現代の電気アーク炉（EAF）のプロセス最適化のための、無人・オンデマンド酸素測定
Falconは、電気炉の運転中に液体鋼の温度、酸素、および炭素を正確に測定できる自動測定システムです。これは、市場で最も高速な酸素と温度の同時測定を実現しており、電気アーク炉周辺の過酷な環境に耐えられるように開発されています。

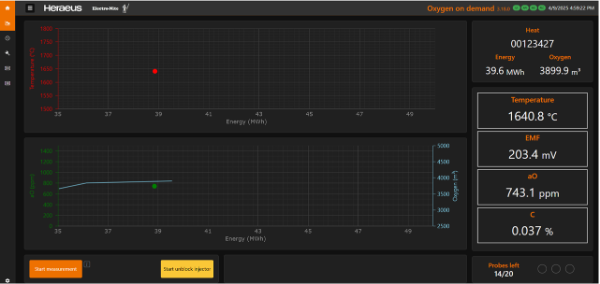

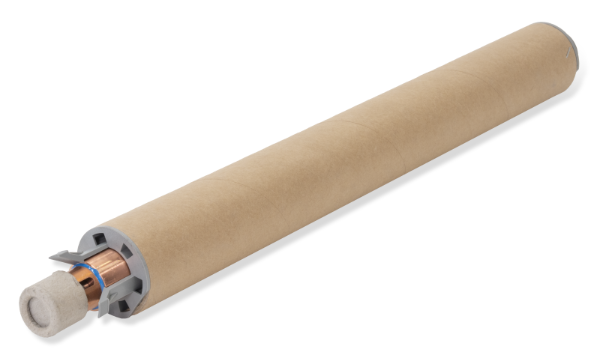

Falconプローブには熱電対と酸素センサーが搭載されており、酸素濃度を迅速に検出し、PLCに送信してユーザーインターフェースに表示します。酸素濃度の測定により、オペレーターは酸素吹きつけの終了点に正確に到達したかどうかを判断できます。
「メリット」
- 安全性の向上：制御室から操作される全自動酸素測定システムは、「作業床に人がいない」という現在の安全基準に適合しています。
-
歩留まりの向上：早期かつ複数回の酸素測定により、炭素と酸素の注入を制御・調整でき、鉄の過酸化を最小限に抑え、鉄の損失を減少させます。
-
エネルギー効率：Falconソリューションは「スラグドア閉鎖」状態での測定を行い、最大限の泡スラグ状態での最適な運転を実現し、システムのエネルギー効率を向上させます。
-
電力消費の削減
-
黒鉛電極のより効率的な使用と消費
-
電極から鋼浴への熱伝達の改善による耐火物の消費削減
-
- 品質の向上
- 脱リン条件に関する洞察を提供
- 複雑で信頼性が低く高価なロボットの代替
システム情報
Falconシステムは、さまざまなコンポーネントで構成されています：

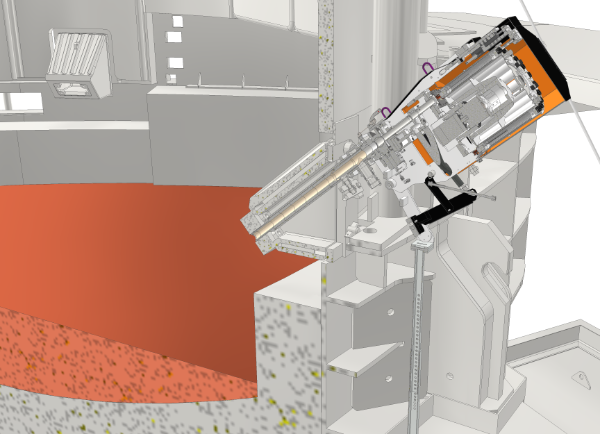

- マニピュレーター：ドラム機構を使用してFalconプローブを供給する空気圧ベースのシステムです。液体鋼中へのプローブの正確かつ効率的な配置を保証します。
- 空気圧ユニット：マニピュレーターに動力を供給し、システムがスムーズかつ信頼性高く動作するために必要な空気圧力を提供します。
- PLC制御ユニット：制御室からシステムを操作可能にします。プローブによって収集されたデータを管理し、正確かつタイムリーな測定を実現します。

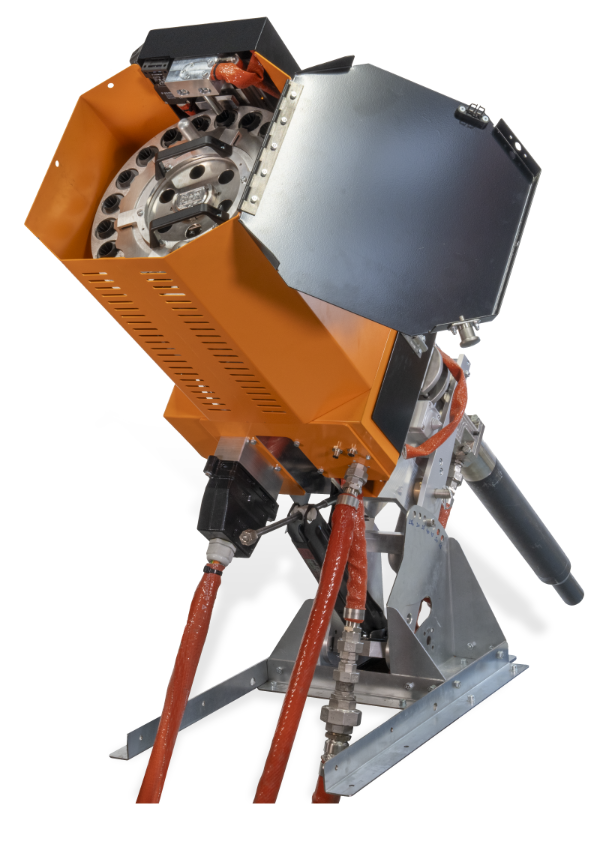

- 20本のFalconプローブを収納・供給できるように設計されています。
- ドラムの容量により長時間の連続運転が可能となり、頻繁な再装填の必要が減少します。
- 迅速な再装填機能：プローブを装填した新しいドラムはわずか1分で再装填可能で、ダウンタイムを最小限に抑え、連続運転を実現します。
技術データ
|
|
Description |
|---|---|
| Application | Temperature, oxygen and carbon measurement in EAF |
| Measurement input | Two analog inputs |
| Measurement range | |
| Temperature | 1500…1850°C (2732 to 3362°F), type C |
| Oxygen | 150…2000ppm |
| Measurement accuracy | |
| Temperature | ± 10 °C |
| Oxygen | ± 5 mV |
| Calculated values | carbon, aluminum in kg to kill steel, slag %FeO, amount of O2 to reach aO target, steel bath homogeneity (in combination with Chameleon) |
| Different hardware components: | |
| Falcon launcher | |
| Dimensions | 701x1400x422 mm (HxWxD), 140 kg |
| Operating ambient temperature range | -20°C (-4°F) to 60°C (140°F) |
| Air flow: continuously for cooling | 200 l/min |
| Air flow: during the probe launch | 3200 l/min (2900…5000 l/min) |
| Falcon Pneumatic Unit | |
| Dimensions | 1400x800x300 mm (HxWxD), 110 kg |
| Compressed air | 3 to 6 bar |
| Power supply | 24 V DC (from control unit) |
| Falcon Control Unit | |
| Dimensions | 1200x800x400 mm (HxWxD), 120 kg |
| Power supply | 3x400VAC+PE / 50-60Hz / 16 A / max. 4 KW |
| Dust/moisture protection class | IP 54 |
| Level2 communication protocols | Profibus, Profinet, Ethernet IP, Modbus TCP |
