Chameleon - Semi-kontinuierliche, optische Temperaturmessung
Chameleon ist die neuartigste Anwendung der Glasfasertechnologie zur schnellen und genauen Temperaturmessung in geschmolzenem Metall.
- Chameleon-Messungen dauern 10 Sekunden gegenüber dem herkömmlichen Verfahren mit Messlanze und Einwegsensor von 2 bis 3 Minuten
- Schnellere Reaktionszeit durch sofortige Verfügbarkeit der Daten im Kontrollraum
- Durch die vorausschauende Temperaturentwicklung kann der Bediener zuverlässig den optimalen Abstechzeitpunkt bestimmen
- Optimierung der Einschaltzeit zur Energieeinsparung
- Reduktion einer Überhitzung und somit Verringerung des CO2-Fußabdrucks
- Die Sicherheit am Arbeitsplatz wird erhöht, denn das Chameleon-System wird während des Prozesses vom Kontrollraum aus bedient

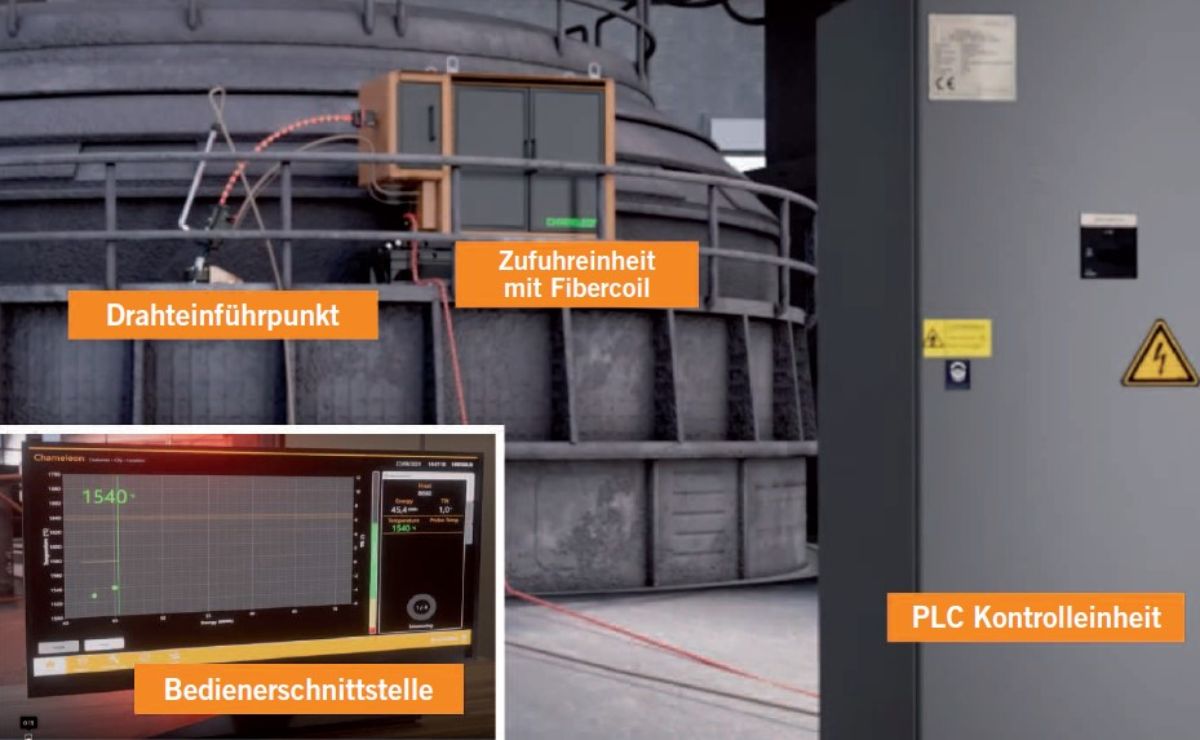

Robuste, stahlwerkstaugliche Konstruktion
- Eine robuste Drahtvorschubeinheit, konzipiert für den Stahlwerksbetrieb
- Ein robuster Schaltschrank mit verstärkten Anschlusskabeln
Sicherheitsaspekte für die Stahlproduktion
- Leistungsstarke, individuell kalibrierte, faseroptische Spulen mit einer Kapazität von etwa 650 Messungen
- Wöchentlicher Austausch der Spule (Verbrauchsmaterial)
Hochauflösende Anzeigen und Bedienelemente
- Die Mensch-Maschine-Schnittstelle (HMI) ermöglicht es dem Bediener mit dem System Messungen bei Bedarf mit einer, von bisherigen Messlösungen unübertroffenen Zykluszeit durchzuführen.
Zuverlässige Messtechnologie
- Als führendes Unternehmen in der Temperaturmesstechnik für Metallschmelzen, kalibriert und verfolgt Heraeus Electro-Nite jeden Fibercoil, um eine gleichbleibende Genauigkeit zu garantieren.
Technische Daten
|
Dimension |
Description |
|---|---|
| Measurement application | Temperature measurement In Electric Arc Furnace |
| Measurement channel | One analog input |
| Sample rate | 600 samples/second |
| Measurement ranges | 1500 to 1750 °C (752 to 3182 °F) |
| Accuracy | STDEV of 5 °C over the coil length |
| Display resolution | 1° |
| Display units | °C or °F |
| Power supply | 3x400VAC+PE / 50-60Hz / 4 KW |
| Compressed air | 3 to 8 bar |
| Air flow | 2800 l/min (max 5000 l/min) with a hose diameter of 3/4" |
| Operating ambient temperature range | -25 to 55ºC (-13 to 131ºF) |
| Hardware components: Feeder |
2 versions, left or right oriented, Dimensions: 1280x970x550 mm (WxHxD), 450 kg |
| Control unit | Voltage input 400 VAC Power: Imax: 16A, Icc:10kA, earthing ystem TN-S Dimensions: 800x1400x400 mm (WxHxD), 110 kg |
| Processor unit | Voltage input 120 or 220V (2A) Different level2 communication protocols (Profibus, Profinet, Ethernet IP, Modbus TCP) |
